Kompaktiška pastotė

„Zelect“: jūsų profesionalios kompaktiškos pastotės gamintojas!

„Zhongyi Electric Corporation“ baoding . čia, trumpai vadinama „zelect“, esančiu Baoding City, Hebei provincijoje, Kinijoje ., įkurta 2008 m.

24 val. Internetinė paslauga

Išplėstinė įranga

Profesionali komanda

Vieno langelio sprendimas

24 val. Internetinė paslauga

Jūsų užklausa bus atsakyta per 24 valandas . Mes taip pat teikiame pritaikytą paslaugą ir tobulą galios sprendimą, kad atitiktume jūsų reikalavimus .

Išplėstinė įranga

Mes turime daug labai pažangios ir pilnos gamybos įrangos, kad užtikrintume puikią mūsų gaminių kokybę

Profesionali komanda

Šiuo metu dirba 260 darbuotojų, iš jų 18 technikų, kurie daugelį metų užsiima „Transformerių“ produktų tyrimais ir plėtojimu, ir 8 aukštos kokybės įmonių valdytojus .

Pasaulinis pristatymas

Mūsų pardavimo tinklas yra padalintas į penkis pagrindinius regionus: Amerika, Pietryčių Azija, Vakarų ir Pietų Azija, Europa ir Afrika, Rusijos rinka .

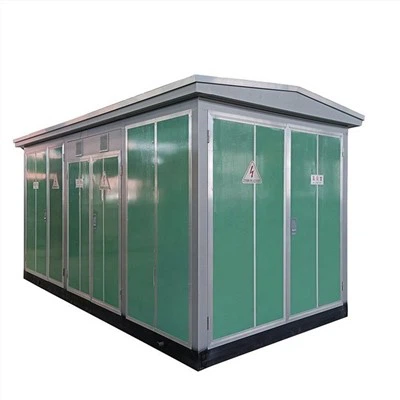

Kas yra kompaktiška pastotė?

Kompaktiška pastotė, dar žinoma kaip surenkama pastotė, yra savotiška vidaus ir lauko kompaktiško paskirstymo įranga .. Tai sujungia aukštos įtampos jungiklio įrangą, paskirstymo transformatorius ir žemos įtampos galios paskirstymo įrangą kartu su tam tikromis laidų schemomis, esančiomis tam tikromis instaliacijos schemomis, įdiegtos į plieninę struktūrą, kuri yra drėgmė, rūdys, dulkės, gaisro prevencija, apsauga nuo terminės laidos, visiškai apnuogintos ir judant {1 {{{1 {{{1 {{{{{1 {{{{{{{{{1 {{{{{{{{{{{{{1) Tinka kasykloms, gamykloms, naftos ir dujų telkiniams bei vėjo jėgainėms ..

Kokie yra kompaktiškos pastotės pranašumai

Sumažintos bendros išlaidos

Palyginti su įprasta pastote, šie vienetai yra iš anksto surinkti, o tai padeda sumažinti išlaidas ., taigi, sumažėja kelių dalių ir lauko laidų transportavimo išlaidos, taip pat bandymai vietoje .. yra išlaidų taupymas ir laiko taupymas .

Nedidelis pėdsakas

Kompaktiškos pastotės yra sukurtos taip, kad jos naudoja labai mažai vietos . ir netgi jas pritaikyti skirtingose konfigūracijose nėra taip sudėtinga, kaip įprastos pastotės ., gabenant juos į norimą vietą, yra lengva, o nereikia papildomų elektros tarpų, nes uždengta įranga .}.}}}}}.}}}}}}}}}}}}}}}.}}}.}}.}}}}}.}}}}}}}}}}}}}}}}.}.}}}.}}}.}}.}}

Pašalinti pavojai aplinkai

Reikia iškasti pagrindą įprastinei pastotei, darančiai įtaką natūraliam drenažui, tačiau taip nėra, kai kompaktiška pastotė . yra naudojama klastojimui atspari metaliniam indui, kuris yra naudojamas vienetui, jis padeda išnaikinti keletą aplinkos grėsmių, tokių kaip eksponuojami žemės paviršiaus laidininkai ir aptvarai ...

Be to, konteineris taip pat padeda užkirsti kelią naftos išsiliejimui, kuris gali sukelti užteršimą žemės .

Patogumas ir saugumas

Naudojant kompaktišką pastotę, nėra jokių problemų dėl įrangos perkėlimo, taip pat nereikia sunaikinti ar rekonstruoti tradicinės stoties ., šis įrenginys yra kompaktiškai pastatytas, o jo mobilumas suteikia didžiausią patogumą . ir paskutinis, bet ne mažiau Suteikia aplinką be pavojų visiems aplinkiniams .

Kompaktiškos pastotės struktūra

1. aukštos įtampos skirstomieji įrenginiai

Aukštos įtampos spintelės gali naudoti SF6 dujų izoliaciją, aplinkos apsaugos dujų izoliaciją, kieto izoliacijos žiedų tinklo spinteles ir atmosferos sandarios oro izoliacijos žiedų tinklo spinteles . Aukštos įtampos spintelės slėgio mažinimo kanalo kryptis turėtų būti link kabelio tranšėjos ..

2. transformatorius

Rekomenduojama naudoti energiją taupančius ir ekologiškus, visiškai uždarytus, naftos pakenktus transformatorius (silicio plieno lakštus / amorfinius lydinius) transformatoriaus formai .. Konkretūs parametrai turėtų atitikti GB 1094, GB / T 6451 ir GB {6} reikalavimus.

Nominali talpa 400KVA, 500KVA, 630KVA .

3. žemos įtampos galios paskirstymo įrenginys

Jei automatizavimo terminalas sukonfigūruotas, „Box-Transformer“ vidinės erdvės turėtų pakakti, kad būtų galima įdiegti nepriklausomą DTU viešojo bloko . antrinę spintelę

Dabartinis ir voltmetras turėtų būti įdiegtas ant žemos įtampos gaunamos linijos pusės .

Kai pagrindinės magistralės, esančios žemos įtampos pusėje, talpa yra 400 kVA, pagrindinės magistralės, esančios žemos įtampos pusėje, yra 800a ., kai talpa yra 500 kVA, rekomenduojama, kad pagrindinės magistralės srovė yra 630 p. Rekomenduojama, kad pagrindiniai autobusų juosta žemos įtampos pusėje yra 1250A .

Kompaktiškos pastotės specifikacija

Aprašymas		Vienetas	Duomenys
HV skyrius	Įvertintas dažnis	Hz	50
	Įvertinta įtampa	kv	6 10 35
	Maksimali veikimo įtampa	kv	6.9 11.5 40.5
	Galios dažnis atlaiko įtampą	kv	32/36 42/48 95/118
	(fazė į žemę ir tarp fazių)/ diskontorinio lūžis	kv	32/36 42/48 95/118
	Žaibo impulsas atlaiko įtampą	kv	60/70 75/85 185/215
	(fazė į žemę ir tarp fazių)/ diskontorinio lūžis	kv	60/70 75/85 185/215
	Įvertinta srovė	A	400 630
	Įvertinta trumpalaikė atlaika srovė	ka	12.5(2S) 16(2S) 20(2S)
	Įvertinta smailė atlaiko srovę	ka	32.5 40 50
LV skyrius	Įvertinta įtampa	V	380 200
	Nominuota pagrindinės grandinės srovė	A	100-3200
	Įvertinta trumpalaikė atlaika srovė	ka	15 30 50
	Įvertinta smailė atlaiko srovę	ka	30 63 110
	Šakos srovė	A	10 - 800
	Šakos grandinių skaičius	/	1 - 12
	Kompensacijos pajėgumas	KVA r	0 - 360
Transformatorius	Nominalus pajėgumas	KVA	50-2000
	trumpo jungimo varža	%	4 6
	Bakstelėjimo diapazonas	/	±2×2.5% ±5%
	Ryšio grupės simbolis	/	Yyn 0 dyn11

Kompaktiškų pastočių taikymas

Kompaktiškos pastotės randa programas įvairiose pramonės šakose ir nustatymuose:

01/

Miesto zonos:

Tankiai apgyvendintose miesto vietose erdvė yra ribota . Kompaktiškos pastotės yra puikus sprendimas, užtikrinantis patikimą energijos pasiskirstymą, nesiimant per didelės vietos .

02/

Komerciniai ir pramoniniai kompleksai:

Šios pastotės dažniausiai naudojamos komercinėse ir pramoninėse vietose, kai stabilus maitinimo šaltinis yra labai svarbus operacijoms .

03/

Gyvenamųjų namų plėtra:

Kompaktiškos pastotės gali būti integruotos į gyvenamuosius apylinkes, užtikrinant patikimą energijos tiekimą namams, nenukreipiant vietinio kraštovaizdžio .

04/

Nuotolinės vietos:

Atokiose ar izoliuotos

05/

Laikinieji instaliacijos:

Laikiniems energijos reikalavimams, tokiems kaip statybvietės ar įvykiai, kompaktiškos pastotės gali būti greitai ir lengvai diegti

Kompaktiškos pastotės priežiūros patarimai

1. įsitikinkite, kad pagrindas yra tvirtas, skylės yra užblokuotos, o spintelė neturi drėgmės .

2. Ar įžeminimo įtaisas yra baigtas ir gerai prijungtas ., ar įžeminimo varža atitinka reikalavimus .

3. Ar yra kokių nors lauko aplinkos . pasikeitimo ar tai turi įtakos eismo ir pėsčiųjų saugumui?

4. Patikrinkite visas tiektuvo apkrovas ., ar yra subalansuota trijų fazių apkrova, ar perkrovos reiškinys, ar jungiklio padėtis ir prietaiso indikacija yra teisinga, ar valdymo įtaisas veikia normaliai .

5. Dulkių pašalinimas „Transformerio“ kambaryje turėtų būti atliekamas kartą per antrais metais . aukšto slėgio kambario ir žemo slėgio kambario spintelės paviršių, o dujų dėžutės paviršių galima valyti šlapiu audiniu . transformatoriaus kambaryje, oro pūtimo ar vakuuminio valymo valyme dulkėms pašalinti transformatoriams .}}}}}}}}}}}}}}}}}}}

6. ventiliatoriaus kasdienis priežiūra ir remontas, kad patikrintumėte ventiliatoriaus veikimą {{1}, jei ventiliatorius neveikia, naudokite temperatūros ir drėgmės valdiklį, nustatykite jį žemiau esamos temperatūros ir pradėkite ventiliatoriaus patikrinimą .

7. Aukštos įtampos jungiklio ir žemos įtampos jungiklio veikimo mechanizmo priežiūra ir taisymas

(1) Patikrinkite barometro rodyklę . Ar tai žalioje srityje? Jei jis yra raudonoje srityje, atidarykite ir uždarykite operaciją . pranešti gamintojui nedelsiant susidoroti su .

(2) Norint sutepti mechanines dalis, atskiri ir kombaino operacijos bandymus galima atlikti baigus tepimą su universaliu ličio bazės tepalu (sviestu) .

(3) Įprasti kabelių ir žaibo arringų bandymai turi būti atliekami atsižvelgiant į įprastų bandymų . atlikimo izoliacijos testą ir nuotėkio srovės bandymą kabeliui ir žaibiškam arr-ester ..

9. Gnybtų juostų priežiūra, dėl šilumos išsiplėtimo ir šalčio susitraukimo gali būti laisva gnybtų eilutė, reikia atlikti metinį patikrinimą, kad būtų galima perpildyti visus gnybtus terminalo kambaryje . Pastaba: Prieš atnaujindami, įsitikinkite, kad tiek pirminė AC grandinė, tiek antrinės valdymo grandinė yra išvengiama, kad būtų išvengta elektros smūgio!

10. kompaktiškos pastotės priežiūros pastabos

(1) Dėžutės durys yra aprūpintos vėjo atsparumo mechanizmu, kuris siekia užtikrinti, kad ji būtų laikoma visiškai atviroje būsenoje ., kai uždarant dėžutės duris, reikia pakelti vėjo atsparumo mechanizmo šaknį, o tada durų negalima pakelti, o durų negalima naudoti, kad būtų išvengta mechanizmo ar durų deformacijos ir įtakos.

(2) Užbaigus vietinį rankinį aukštos įtampos apkrovos jungiklį

(3) Jei „HV Ring“ pagrindinio bloko atsarginė grandinė nėra laikinai sujungta su kabeliais, prieš siunčiant energiją atsarginė grandinė turėtų būti uždaryta, arba kabelio sėdynė turėtų būti užblokuota suderinamu izoliacijos dangteliu, kad išvengtumėte avarijų!

(4) Dulkėms atspari dangtelis, turintis pagrindinį žiedą, negali pakeisti izoliacijos dangtelio .

(5) neleidžiama naudoti jokio trumpo jungimo kištuko, kad būtų galima įterpti bandymo angą veikimo metu . kitaip įtampos jutiklis bus pažeistas .

(6) Žemos įtampos izoliacijos jungiklį galima valdyti tik neužrakintoje padėtyje ., neverskite ir vilkite!

Mūsų gamykla

Mūsų gamykla apima 33 300 kvadratinių metrų plotą, kurio bendra statybų plotas yra 6 100 kvadratinių metrų ., šiuo metu yra 260 darbuotojų, įskaitant 18 technikų, kurie daugelį metų užsiima „Transformerių“ produktų tyrimais ir plėtra, o 8 aukštos kokybės korporacijų valdytojai.} su dideliais produktų plotiniais ir padidėjusio produktų didinimo. Ši metinė gamybos pajėgumas yra didesnis nei 1000mVA, integruojantis atviro tipo sauso tipo transformatorių projektą, gamybą ir pardavimus, epoksidinę dervą, liejant sauso tipo transformatorius, amorfinius lydinio transformatorius ir specialius transformatorius .

Mūsų pažymėjimas

Mūsų įmonė priėmė ISO 9001-2008 tarptautinį standartinės kokybės valdymo sistemos sertifikatą . Visi produktų veiklos rodikliai pasiekė atitinkamus nacionalinius standartus ir tarptautinius standartus .

Naftos panardinami galios transformatoriai ir sauso tipo transformatoriai priėmė Nacionalinio energijos taupymo produkto kokybės Nacionalinio priežiūros ir tikrinimo centro bandomąją ataskaitą; Išsamūs žemos įtampos jungiklio-Gear (GGD2) (GCK) rinkiniai išlaikė Kinijos prievartos sertifikavimo (CCC) bandymą iš Valstybinio elektros produktų kokybės ir techninės priežiūros biuro; Vidaus kintamos srovės ištraukimo tipo metalo apklijuotos jungiklio-Gear Kyn28a -12 / 1250-31.5, fiksuoto kintamosios srovės metalo uždegto žiedo vienetas XGN 15-12 / 1250-31.5}, o XGN15 metalo ir inkonizuotų jungiklių jungikliai, praėję nacionalinės kokybės supervizijos ir inspekcijų centro, esančio aukšto lygio „Vidurinės-vikšos). Produktas .

DUK

Kl.: Kaip veikia kompaktiška pastotė?

A: Kompaktiškos pastotės turi magistralės juostas, skirtas padalijant paskirstymo galią .

Kl.: Kokie yra kompaktiškos transformatoriaus pastotės pranašumai?

Ats.

Kl.: Koks yra kompaktiškos pastotės diapazonas?

A: Standartinis diapazonas yra nuo 160 kVA iki 1600 kVA 11 ir 33 kV įtampos klasė .

Kl.: Kokios yra kompaktiškos pastotės rūšys?

A: Kompaktiškos pastotės taip pat gali būti klasifikuojamos kaip vienetinės pastotės, Saulės „PV dėžutės“ pastotės ir tam tikru laipsniu pritvirtintais transformatoriais . jie visi yra skirti sumažinti erdvės reikalavimus, vengti lauko surinkimo lauko ir sumažinti tvarkymo išlaidas lauke ..

Kl.: Kur naudojama kompaktiška pastotė?

A: Jie naudojami norint pataisyti galios faktorių ir apsaugos grandines pastotei ., tai yra reaktyviosios galios šaltinis ., trumpai tariant, jie sumažina fazių skirtumą, esant įtampai ir srovei {{}}}}}}}}} gebėjimui ir užkirsti kelią nepageidaujamam pastato sistemai .}}} gebėjimui ir užkertant kelią nepageidaujamam pastato sistemai .}} gebėjimui ir užkirsti kelią nepageidaujamam pastato sistemai .}} gebėjimui ir užkirsti kelią nepageidaujamam pastato sistemai .}} gebėjimui ir užkirsti kelią nepageidaujamam pastato sistemai .}}} gebėjimui ir užkirsti kelią nepageidaujamam pastato sistemai.

Kl.: Kuo skiriasi transformatorius ir kompaktiška pastotė?

A: Pastotė montuojama ant cokolio, o transformatorius paprastai montuojamas ant gaubto viršaus . kompaktiškos antrinės pastotės paprastai naudojamos miesto vietose, pramonės šakose, komerciniuose pastatuose ir gyvenamosiose vietose, kur yra ribota, o patikimas ir efektyvus maitinimo šaltinis yra didelis ......

Kl.: Kas yra kompaktiška pastotė?

A: Kompaktiška pastotė paprastai yra lauko pastotė, įmontuota metaliniame gaubte, kurioje kiekvienas elektros įrangos elementas yra labai arti vienas kito, kad būtų sukurtas santykinai mažesnis pastotės pėdsakų dydis .

Kl.: Koks yra kompaktiškos pastotės testas?

A: Pasipriešinimo apvijos matavimai . santykio ir poliškumo matavimai . jaudinanti srovė ir be apkrovos nuostolių matavimas . varžos ir apkrovos nuostolių matavimai .

Kl.: Kiek transformatorių pastotėje?

A: Nors antrinę transformatoriaus pastotę sudaro du ar trys transformatoriai, šie transformatoriai gali maždaug 150–300 klientų . aptarnauti

Kl.: Kokie veiksniai daro įtaką pastotei?

A: Septyni pagrindiniai veiksniai, svarstomi: tiekėjų poveikis, poveikis po perdavimo, tiekimo pabėgimas, geografiniai veiksniai, vietos paruošimas, žemės kainos ir oro sąlygos .

Kl.: Kodėl galios transformatoriai naudojami pastotėje?

A: Galios transformatoriai yra būtini norint sumažinti didelius energijos nuostolius dėl Džoulės poveikio perduodant didelius kiekius elektros energijos dideliais atstumais, paverčiant ją aukštos įtampos srove, tada padidinant ją į saugesnę žemos įtampos srovę .

Kl.: Kas yra pastotės tiektuvas?

A: Tiektuvas yra laidininkas, jungiantis potemę (arba . lokalizuotą generavimo stotį) su teritorija, kurioje turi būti paskirstyta galia ., iš tiektuvo nėra, kad srovė joje liktų .} .}.

Kl.: Kaip pastotės įtampa padidėja?

A: „Žingsnis į viršų“ transformatorius padidina įtampą .. Transformatorius yra įrenginys, naudojamas padidinti ar sumažinti elektros srovės . įtampą ar sumažinti įtampą

Kl.: Kiek laiko trunka pastotės transformatoriai?

A: Tipinė alyvos užpildyto transformatoriaus gyvenimo trukmė yra maždaug 20-30 metai, tačiau kai kurie aukštos įtampos modeliai, laikomi nesugadintomis sąlygomis, gali trukti 50 ar 60 metų!

Klausimas: ar pastotė yra transformatorius?

A: Transformatorius yra elektrinė mašina, kuri žengia aukštyn arba žengia žemyn, įtampa . Pastotė yra vieta, kur transformacija ir (arba

Kl.: Ar galima pašalinti pastotę?

A: Galite paprašyti tokios įrangos kaip kabeliai, viršutinės elektros linijos, stulpai ir pastotės

Kl.: Ar pastotės sukuria galią?

A: Dėl įrenginių, kuriuose yra pastočių, projektavimo, jos negamina reikšmingo išorinio elektrinio lauko .. Tačiau jie sukuria magnetinį lauką .

Kl.: Koks yra pastotės priežiūros vaidmuo?

A: Patikrinkite, išbandykite, montuokite, prižiūrėkite ir remontuokite pastotės elektros įrangą, grandinių pertraukiklius, transformatorius, pakartotinius uždarymus, apkrovos lūžio jungiklius, matuoklius, baterijas, įkroviklius ir apsaugos bei valdymo relės .

Kl.: Kodėl pastotės priežiūra yra svarbi?

A: Reguliarios elektrinės pastotės prevencinė techninė priežiūra sumažina katastrofiško gedimo riziką, leidžiančią gerai miegoti . pastotės priežiūros patikrinimai apima bandymų, taisymo ir keitimą ir pakeisti gyvybinę pastotės įrangą ir planuoti artėjančias techninės priežiūros užduotis atliekant prevencinį priežiūros kontrolinį sąrašą .

Kl.: Koks yra valdymo kambarys pastotėje?

A: Valdymo kambaryje taip pat yra kelių valdymo plokščių, elektroninių ekranų ir pagalbinės įrangos, tokios kaip akumuliatorių bankai, SCADA/ryšio įranga, relės ir kt.

Mes esame žinomi kaip vienas profesionaliausių kompaktiškų pastočių gamintojų ir tiekėjų Kinijoje ., būkite tikri, kad čia parduodama aukštos kokybės kompaktiška pastotė iš mūsų gamyklos ..
