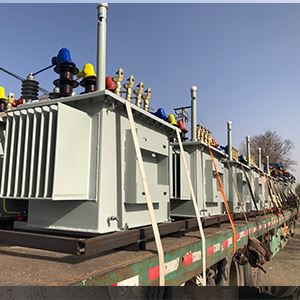

200 KVA 3 fazių transformatorius
Standartai: IEC60076
Įrengimas viduje / lauke: Lauke
Tipas: trifazis alyvos panardinamas šerdies tipo transformatorius
Galia (KVA): 200 KVA
Dažnis (Hz): 50 Hz
Aušinimo tipas: ONAN
Impulso įtampos dažnis: 95 KV
Maitinimo dažnis Įtampos norma: 28 KV
Be apkrovos nuostolių: 500 W
Visos apkrovos nuostoliai: 3000 W
Funkcija
GALIME TEIKTI PRISTATYMO PASLAUGAS PAGAL JŪSŲ PARAMETRAS REIKALAVIMUS.
PLS ATSIŲSKITE MUMS UŽKLAUSIMĄ DABAR.
200 KVA 3 fazių transformatoriaus techninis parametras
|
Standartai |
IEC60076 |
|
Montavimas viduje/lauke |
Lauke |
|
Tipas |
trifazis panardinamas į alyvą tipo transformatorius |
|
Nuolatinės galios nominalioji vertė (KVA) |
200 KVA |
|
Dažnis (Hz) |
50 Hz |
|
Aušinimo tipas |
ANT |
|
Impulso įtampos dažnis (KV) |
95 KV |
|
Galios dažnio įtampos dažnis (KV) |
28 KV |
|
Nėra apkrovos nuostolių (W) |
500 W |
|
Visos apkrovos nuostoliai (W) |
3000 W |
|
Maks. temperatūros kilimas esant pilnai alyvos apkrovai ( laipsniai ) |
40 laipsnių |
|
Maks. temperatūros kilimas esant pilnai apvijos apkrovai ( laipsniai ) |
50 laipsnių |
|
Varžos įtampa (%) |
4.75% |
|
Bakstelėjimo tipas ir santykis (%) |
Išjungimo grandinės čiaupo jungiklis, santykis (+) 5 % iki (-) 5 % 2,5 % žingsniais |
|
Ryšys |
Dyn11 |
|
Garantija |
2 metai |
200 KVA 3 fazių transformatoriaus dalys:
Šerdis
Geriausios kokybės mažo nuostolio šalto valcavimo grūdėtumo elektrolitinio plieno laminavimas. Šerdies plokštės turi būti izoliuotos viena nuo kitos, kad būtų sumažintas šerdies nuostolis iki minimumo, o šerdis turi būti sulaikoma varžtais ir suspaudimo plokštėmis, kurios visos turi būti tinkamai izoliuotos. visa šerdis turi būti su kėlimo kilpomis ir turi būti sutvirtinta bei paremta, kad nejudėtų.
Apvija
turi būti visiškai izoliuotas A klasės izoliacija, kuri atlaiko aukščiausią 12,5 KV įtampą.
Pagrindinis bakas
Turi būti švelnaus plieno suvirinta konstrukcija, kurios minimalus plokštės storis:
Viršus: 5 mm
Apačia: 5 mm
Šonai: 4 mm
Radiatorius: 1,2 mm
Gofruotas tipas: 1,2 mm
Tarpinės ir jungtys
Visos tarpinės turi būti iš kamštienos arba panašios medžiagos kaip pagrindas, apribotos alyvai atsparia sintetine medžiaga arba guma. Tarpinės iš paprastų sintetinių medžiagų neleidžiamos.
HV šoninių gnybtų išdėstymas
Lauko įvorės 440 mm valkšnumo su veržlėmis, fiksavimo veržlėmis, poveržle ir
suspaudimo antgaliai 50 kv.mm variniam laidininkui. Atstumas tarp fazių centrų 270 mm.
LV šoninių terminalų išdėstymas
Lauko įvorės su veržlėmis, fiksavimo veržlėmis, poveržlėmis ir suspaudimo antgaliais 4 gyslų kabeliams 185 kv.mm. Atstumas tarp fazių centrų 150 mm.
200 KVA 3 fazių transformatorių jungiamosios detalės
Konservatoriaus bakas:turi būti su užpildymo dangteliu ir išleidimo vožtuvu
Kėlimo kilpos:turi būti pateikta
Kvėpavimas:turi būti atsparūs vandalams ir tinkami klimato sąlygoms. Silikagelio alsuoklis turi būti pakankamai suprojektuotas ir vienu dydžiu didesnis nei įprasta, kad nereikėtų dažnai keisti gelio.
Alyvos lygio matuoklis:turi būti prizminio tipo, kad būtų aiškiai rodomas alyvos lygis, pageidautina iš stiklo, ir turi būti keičiamas ir turi būti konservatoriaus šone
Pagrindinis bako išleidimo vožtuvas:turi būti pateikta
Konservatorius iki pagrindinio bako vožtuvo:Turi būti suteikta
Termometras:Rinkimo tipas su maksimalaus skaitymo rodykle
