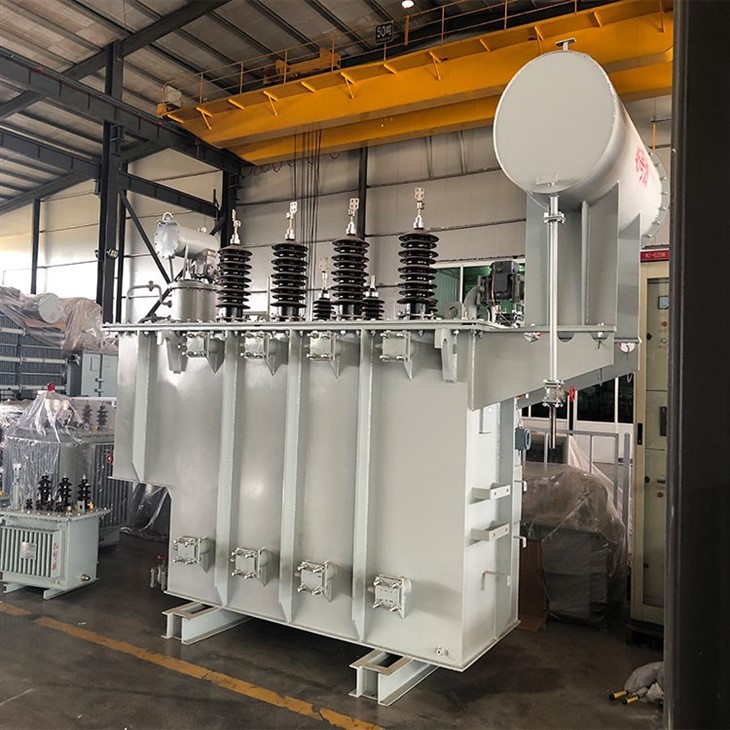

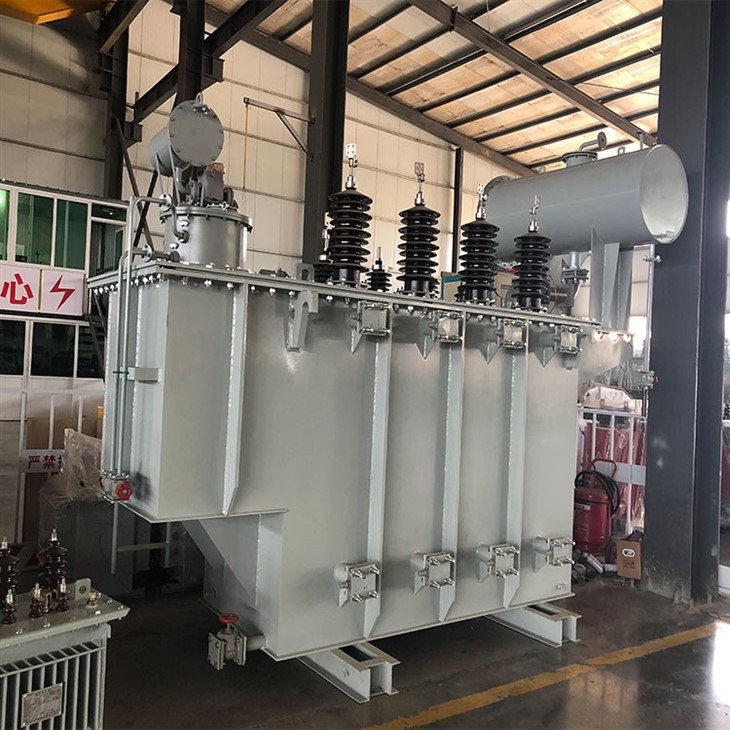

10 MVA transformatorius

2-METŲ GARANTIJA

Mūsų pardavimų vadovė Grace, turinti 10-metų platinimo transformatorių eksportuotojo patirtį

Padės atlikti techninius ir siuntimo sprendimus

Susisiekite su Grace dabar!

10 MVA transformatoriaus specifikacija

Transformatoriaus 10 MVA duomenų lapas:

Transformatoriaus tipas: galios transformatoriai

Nominali galia: 10000 kVA

Nominali įtampa: 33000/11000 V

Dažnis: 50Hz

Fazės: 3

Aušinimo būdas: ONAN

10 MVA transformatoriaus varža: 7 %

10 MVA transformatoriaus srovės įvertinimas

Įtampos reguliavimas: OLTC atšakų keitiklis

Temperatūros kilimas (nafta / vėjas): 65/60 K

Jungtis: Dyn11

10 MVA transformatoriaus svoris: 30000kg

10 MVA transformatoriaus alyva Talpa: 8000kg

10 MVA transformatoriaus matmenys: 4200*3000x3200mm

10 MVA transformatoriaus informacija:

10 MVA transformatoriaus dalių pavadinimas

10MVA transformatorius yra esminis elektros paskirstymo sistemų komponentas. Jis konvertuoja aukštos įtampos energiją į žemos įtampos energiją, todėl tinkamas naudoti komerciniams, pramoniniams ir gyvenamiesiems vartotojams. Yra keletas pagrindinių dalių, kurios sudaro 10 MVA 33/11kv transformatorių, įskaitant:

1. Šerdis: šerdis sudaryta iš laminuotų silicio plieno lakštų, kurie sumažina magnetinius nuostolius. 10000kva transformatorius palaiko pirminę ir antrinę apvijas ir suteikia kelią magnetiniam srautui.

2. Apvijos: 10000 kva transformatoriaus apvijos susideda iš varinių arba aliuminio laidininkų, kurie apvynioti aplink šerdį. Pirminė apvija tiekia aukštos įtampos galią, o antrinė apvija - žemos įtampos galią.

3. Čiaupų keitiklis: atšakų keitiklis yra įrenginys, leidžiantis reguliuoti transformatoriaus išėjimo įtampą. Jis gali būti valdomas rankiniu būdu arba automatiškai ir yra būtinas norint palaikyti pastovią įtampą.

4. Įvorės: įvorės yra elektros jungtys tarp transformatoriaus ir maitinimo sistemos. Jie pagaminti iš keramikos arba porceliano ir izoliuoja laidininkus.

5. Aušintuvas ir radiatoriai: Aušintuvas ir radiatoriai naudojami 10000kva transformatoriaus veikimo metu susidariusiai šilumai išsklaidyti. Jie yra būtini norint palaikyti transformatoriaus temperatūrą saugiose ribose.

10 MVA transformatoriaus vardinės lentelės detalės

1. Kas yra 10 MVA transformatorius

10 MVA galios transformatorius yra galios transformatoriaus tipas, galintis apdoroti iki 10 megavoltų amperų (MVA) elektros energijos. Šio tipo transformatoriai dažniausiai naudojami dideliuose pramoniniuose įrenginiuose ir elektros tinkluose.

2.Kaip transformuoti transformatorius

Įtampai transformuoti transformatoriai naudoja elektromagnetinę indukciją. Kintamoji srovė (AC) praeina per laido ritę, vadinamą pirmine apvija, kuri sukuria magnetinį lauką. Šis magnetinis laukas sukelia įtampą antrojoje vielos ritėje, vadinamoje antrine apvija, kuri yra prijungta prie maitinamo įrenginio.

3. Kaip veikia galios transformatoriai

Galios transformatoriai veikia keisdami per juos tekančios elektros energijos įtampą. Pirminė apvija yra prijungta prie aukštos įtampos maitinimo šaltinio, o antrinė - prie apkrovos. Transformatorius sumažina aukštos įtampos galią iki mažesnės įtampos, kurią galima saugiai naudoti apkrovai. Tai leidžia perduoti elektros energiją dideliais atstumais su minimaliais nuostoliais.
