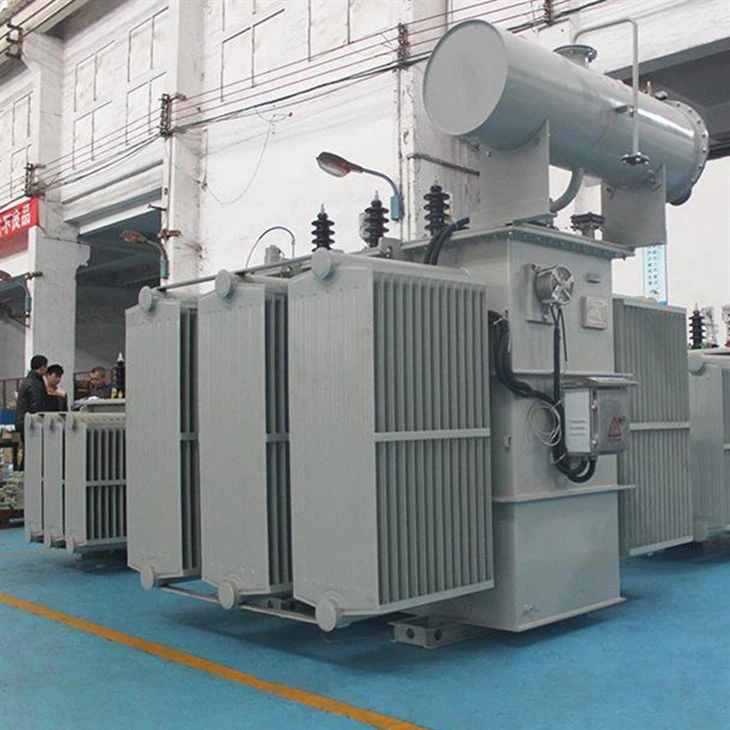

5000 KVA transformatorius

5000 kVA transformatoriaus specifikacija

5000 kVA transformatorius yra tvirtas ir patikimas galios transformatorius, sukurtas sunkioms pramonės reikmėms. 5000 kVA galia gali atlaikyti dideles apkrovas ir idealiai tinka naudoti pastotėse, elektrinėse ir pramoninėse patalpose.

Transformatoriaus pirminė įtampa yra 11000 V, o antrinė - 690 V, su YD11 vektorių grupės konfigūracija. Jis turi tris fazes ir 50/60 Hz dažnį. Transformatoriaus varža yra 6 procentai, o aušinimo galimybės apima ONAN, ONAF ir ODAF.

Transformatoriaus temperatūros kilimas yra 65 laipsniai / 55 laipsniai, o izoliacijos lygis yra 75 kV (BIL), todėl jis yra labai atsparus įtampos šuoliais. Transformatorius yra panardinamas į alyvą, o čiaupų jungiklis yra išjungtas. Jo apsaugos klasė yra IP23, todėl tinkama naudoti lauke.

Transformatorius yra labai efektyvus, jo naudingumo koeficientas yra 99 procentai. Jis sveria 16000 kg, o matmenys yra 3750 x 2050 x 2450 mm. Dėl savo didelio galingumo, patikimumo ir ilgaamžiškumo 5000 kVA transformatorius yra idealus sprendimas sunkioms pramonės reikmėms.

Į alyvą panardinamo transformatoriaus gaminio pristatymas:

1000kVA ir didesnės galios alyviniai transformatoriai turi būti su lauko signaliniais termometrais ir gali būti jungiami prie tolimų signalų. 800kVA ir didesnės alyvos transformatoriuose turi būti įrengtos dujinės relės ir slėgio apsaugos įtaisai, alyviniai transformatoriai, kurių galia mažesnė nei 800kVA, pagal naudojimo reikalavimus, pasitarus su gamintoju, gali būti sumontuotos ir dujinės relės. Sausuosiuose transformatoriuose turi būti įrengti temperatūros matavimo prietaisai pagal gamintojo reikalavimus, paprastai 630kVA ir didesnės transformatorių montavimas. Visiškai sandarūs alyviniai skirstomieji transformatoriai, kurių įtampos klasė 35 kV ir mažesnė ir 31 500 kVA ir mažesnė galia Įskaitant alyvinį transformatorių, S11 alyvinį transformatorių, S13 alyvinį galios transformatorių, S9, S11, S13, D11, SZ11 , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG ir kitų serijų transformatorių gaminiai. Visiškai sandarus alyvos transformatorius yra visiškai užpildytas alyva sandarus tipas, o gofruoto apvalkalo alyvos bakas PRITAIKOMA savo elastingumą prie alyvos išsiplėtimo, kad taptų sandariu alyvos baku. Šis produktas buvo plačiai naudojamas miesto ir kaimo elektros tinklų ir pagrindinių projektų statybai.

Į alyvą panardinamo transformatoriaus konstrukcijos ypatybės:

1 Aukštos kokybės šaltai valcuoto orientuoto silicio plieno lakšto transformatoriaus šerdies pasirinkimas, automatinio skersinio pjovimo proceso naudojimas ir pakopinių jungčių (Step-Lap) gamybos proceso taikymas, pagerina magnetinio srauto tankio pasiskirstymą šerdyje, sumažina pagrindinės dinaminės energijos vibracija, efektyviai sumažina triukšmą, sumažina nuostolius.

2. Ritės parinkimas iš didelio stiprumo emaliuotos vielos (arba popieriumi dengtos vielos) apvijos, cilindro tipo (arba pyrago) struktūros, amperų posūkių pasiskirstymo, tinkamos izoliacijos struktūros, su dideliu atsparumu trumpajam jungimui.

3. Alyva panardintas transformatoriaus korpusas yra pritvirtintas laisvai atsparia konstrukcija, o tvirtinimo dalis yra su savaime užsifiksuojančia laisvai nepralaidžia veržle ir nėra pakabinama

Pagrindinė konstrukcija gali užtikrinti, kad ji nebūtų laisva, kai važiuojama po tolimųjų atstumų.

4. Gofruoto alyvos bako gofruotas lakštas pakeičia alyvos laikymo baką, o gofruotas lakštas gali išsiplėsti ir susitraukti, keičiantis transformatoriaus alyvos tūriui.

Padaryti transformatorių izoliuotą nuo atmosferos, užkirsti kelią ir sulėtinti alyvos ir izoliacijos drėgmės blogėjimą, padidinti veikimo patikimumą, normaliai eksploatuoti nereikalaujant priežiūros.

5. Įrengtas "telemetrinis" signalo termometras ir slėgio išleidimo vožtuvas, padidina transformatoriaus veikimo patikimumą
